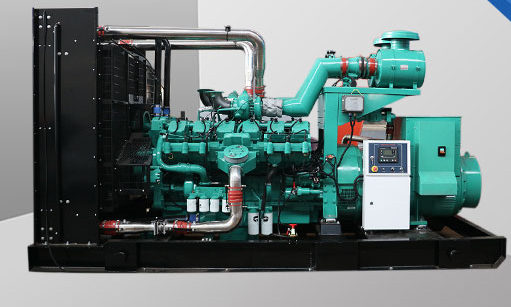

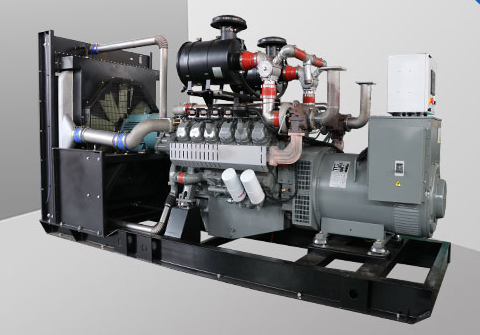

格泰威勒牌-燃氣發電機組

公司主營：3～3000KW陸用柴油發電機組，燃氣發電機組。15～600KW移動拖車電站，12～1000KW船用柴油發電機組，各種靜音型、移動式、中高壓、多機并聯、燃氣等特種機組以及進口系列柴油發電機組，燃氣發電機組

產品詳細

燃氣發電機組其主要燃料為天然氣、油田伴生氣、液化石油氣等，普遍應用于油田及天然氣資源豐富的地區。該機啟動迅速，操作方便，保護系統齊全，各項經濟指標先進，可做為油田及地方企業動力、電力設備。其主要應用有：
（1）利用井口伴生氣帶動抽油機；
（2）利用多余天然氣發電上網；
（3）利用集輸站分離的天然氣帶動注水泵和混輸泵；
（4）天然氣加氣站，作替代電源或直接驅動壓縮機；
（5）酒店作備用/替代電源；
（6）應用于冷熱電聯供系統，實現能源的梯級利用，綜合效率高，降低運營成本；
（7）建立中小型發電站。
1、氣體發動機：采用道依茨6M、8M、234、604、620系列和康明斯B系列，C系列，L系列，M系列，N系列，K系列柴油發動機為開發本體，根據氣體燃料的物理特性，對缸蓋、活塞、活塞環、進排氣門及氣門座圈、凸輪軸等主要熱負荷部件進行重新優化設計，延長了發動機在高熱負荷工況時的使用壽命。對風扇、散熱水箱、中冷器、渦輪增壓器、排氣歧管等部件依據氣體機特點重新選型，是真正意義上的氣體發動機。
2、工業級點火控制系統：電控（ECU）順序點火系統，根據氣體發電機組使用工況，通過軟件對其進行實時標定，編制負荷-點火MAP圖，精確控制點火時間。匹配工業級高能量獨立點火線圈（80毫焦-300毫焦可選擇）和火花塞，提高燃燒效率，降低發動機排溫，改善啟動性能，穩定而可靠。
3、燃氣專用速度控制系統：采用國際知名品牌燃氣專用速度控制器，轉速波動小，瞬態反應快，運行平穩，輸出電源質量高，機組電器性能達到G2標準以上。穩態轉速調整率≤±0.2% 瞬態轉速調整率≤±4% 頻率波動率≤±0.5% 穩態電壓調整率≤±0.3% 穩定時間≤2秒。
4、低壓力設計、低燃料消耗：采用國際先進燃氣流量控制技術、稀薄燃燒技術，優化增壓系統，精確高能量點火，提供發動機燃燒效率，降低燃料消耗。管線壓力達到0.5kpa即可使用。
5、發電機：采用知名品牌的無刷自勵帶電壓自動調節器的同步發電機，主轉子為整體凸極沖片，采用鋁壓鑄和全阻尼繞組連成一體，繞組間層采用高級熱固性環氧填充，具有良好的電氣絕緣性和可靠的機械強度。發電機符合GB755,BS5000,VDE0530,NEMAMG1-22,IED34-1,CSA22.2和AS1359標準。
6、燃氣供應安全閥組：燃氣調節管線及安全設計符合歐盟氣體零部件標準90/356/EWG的認證。
7、機組控制柜：采用國際知名品牌comAp控制器，有極高的可靠性和穩定性。模塊化設計，結構緊湊，接線簡單，操作簡便，維修方便。控制屏具有4行超寬LCD文本顯示及多種保護功能，可實現遠程監控。
8、余熱回收系統：采用高效率熱交換器，回收缸套水和煙氣余熱，產生高品質熱水或蒸汽，機組總熱效率大于85%（可根據客人具體要求進行設計），符合歐洲DGRL 97/23標準
9、智能化熱電聯產控制控制系統：專利技術生產的智能CHP管理系統，能實現以熱定電或以電定熱，滿足用戶的不同需求。

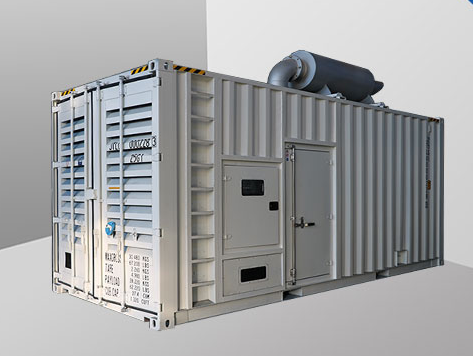

10、靜音設計：7米處機組噪音聲壓等級≤70分貝，部分機組小于55分貝。
11、氣體機組制造標準：符合NEMA/ISO/IEC/CSA、ISO8528、ISO3046、GB/T2820.5-1997、BG/T22343-2008。
12、氣體機組安全標準：符合歐洲燃氣系統技術規范90/356/EWG、ECE R110、R67、CE標準。

常用功率		發動機型號	缸數	缸徑/行程 (mm)	燃氣消耗量 (m3/kwh)	燃料	外形尺寸 (L×W×H) (mm)	重量 (kg)
KVA	KW
25	20	4NG3.9-G1	4	102/120	≤0.33	NG	2100×730×1570	880
34	27	4NG4.0-G1	4	100/127	≤0.33	NG	1800×730×1260	930
37.5	30	4NG3.9TAA-G1	4	102/120	≤0.33	NG	2100×730×1670	1190
50	40	6NG6.0-G1	6	100/127	≤0.33	NG	2100×780×1450	1190
52.5	42	4NG3.9TAA-G2	4	102/120	≤0.33	NG	2100×830×1670	1200
70	56	6NG5.9TAA-G1	6	102/120	≤0.33	NG	2490×830×1770	1400
94	75	6NG5.9TAA-G3	6	102/120	≤0.33	NG	2490×830×1770	1490
112	90	6NG5.9TAA-G4	6	102/120	≤0.33	NG	2490×830×1770	1560
125	100	6NG5.9TAA-G5	6	102/120	≤0.33	NG	2490×830×1770	1590
150	120	6NG8.3TAA-G1	6	114/135	≤0.33	NG	2680×860×1730	1710
163	130	6NG8.3TAA-G2	6	114/135	≤0.33	NG	2680×860×1730	1740
182	145	6NG8.3TAA-G3	6	114/135	≤0.33	NG	2680×860×1730	1770
200	160	6NG8.3TAA-G4	6	114/135	≤0.33	NG	2680×860×1730	1800
250	200	6NG8.9TAA-G1	6	114/135	≤0.33	NG	2800×1090×1715	2040
280	224	6NG14TA-G1	6	140/152	≤0.33	NG	2930×1100×1650	3410
312	250	6NG14TA-G2	6	140/152	≤0.33	NG	2930×1100×1650	3450
375	300	6NG14TAA-G1	6	140/152	≤0.33	NG	3485×1155×1640	3670
450	360	6NG19TA-G1	6	159/159	≤0.33	NG	3600×1355×1910	3970
500	400	6NG19TA-G2	6	159/159	≤0.33	NG	3600×1355×1910	4040
550	440	6NG19TA-G3	6	159/159	≤0.33	NG	3600×1355×1910	4170
625	500	6NG19TAA-G1	6	159/159	≤0.33	NG	3720×1640×2040	4470
660	528	12NG38TAA-G1	12	159/159	≤0.33	NG	4660×2090×2320	6900
800	640	12NG38TAA-G2	12	159/159	≤0.33	NG	4660×2090×2320	7400
910	728	12NG38TAA-G3	12	159/159	≤0.33	NG	4660×2090×2320	7720
1038	830	12NG38TAA-G4	12	159/159	≤0.33	NG	4660×2090×2320	7900

1. 以上技術參數為50Hz，額定電壓400/230V，功率因數0.8，接線方式為3相4線。60Hz發電機組可以根據客戶的特殊需要訂制。
2. 發電機可以根據客戶的需要選用斯坦福、莉萊森瑪、馬拉松等知名品牌。
3. 本數據表僅供參考，如有更改恕不另行通知。

安裝示意圖及參考尺寸

型號	混凝土基礎平面（mm2）	機房總面積（mm2）	機房小高度
V-68GF	2500×1000	4400×3300	3000
V-80GF	2500×1000	2500×1000	3000
V-104GF	2700×1000	4600×3300	3000
V-120GF	2700×1000	4700×3300	3000
V-140GF	3000×1200	4900×3300	3000
V-160GF	3500×1200	5000×3300	3000
V-200GF	3500×1500	5000×3300	3000
V-260GF V-300GF V-320GF	4000×1500	6000×3300	3000
V-360GF V-400GF	4000×1500	6000×3300	3000

國產機組機房參考尺寸

型號	機房小高度	備注
單臺40-200KW6缸機機房	5000×3600×3200	135系列
2臺40-200KW6缸機機房	6000×5000×3500	135系列
單臺200-400KW12缸機機房	6000×5000×3200	135系列
2臺200-400KW12缸機機房	8000×6000×3500	135系列
單臺（閉式）500-600KW機房	10000×7000×5000	8V190
單臺（開式）500-600KW機房	9000×7000×5000	8V190
單臺（閉式）700-1000KW機房	11000×8000×5500	12V190
單臺（開式）700-1000KW機房	9000×8000×5500	12V190

柴油發電機組使用注意事項說明

1、柴油使用0#～-30#號輕柴油；機油指定使用15W-40CD級機油（或根據柴油機說明書要求）。
2、啟動溫度為+5℃以上；帶水油溫加熱裝置時，啟動溫度為-15℃；機組在0℃以下使用時，應采用防凍液和其他低溫啟動措施。
3、機組噪音系數：≤85～95db（A），符合國際標準。
4、本公司除可提供8KW-1600KW陸用機組外，也可提供相同功率檔的船用機組和60HZ 1800轉/分的各種發電機組。
5、本公司生產的發電機組符合GB/T2820.1、.5、.6及ISO8528“往復式內燃機驅動的發電機組”標準的規定。
6、調壓方式：自動或手動。
7、寒冷地區的用戶注意：按照氣溫的變化，對機油、柴油、冷卻液要適當調整，才能保證機組正常運行。
8、隨著產品的不斷更新，樣本參數如有變化或更改，以隨機文件為準，本公司擁有終解釋權，恕不另行通知。
